コンセント増設
寝室にSwitchBotハブミニを取り付けたいが、コンセントが下にしかない。ハブミニは上にあった方がいい。リビングにあったハブミニをハブ2に代替したので、ハブミニが余ったのである。

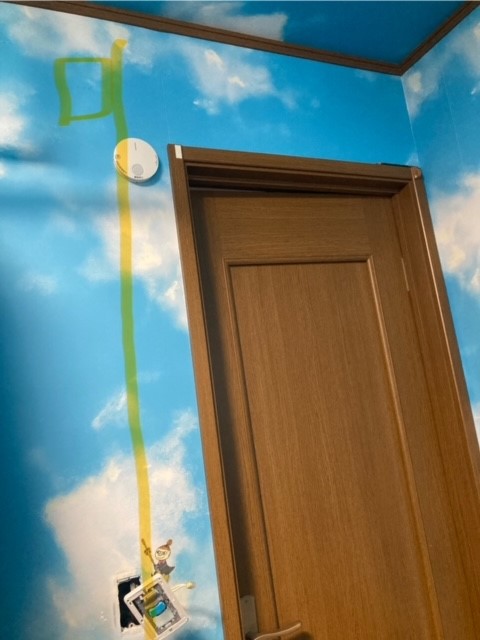

ドア横のスイッチがあるので開けてみたらLとN両方来ているではないか。ここから引っ張れば楽なので、この上に決定。柱の位置関係からいって、この辺だろうと目星を付ける。

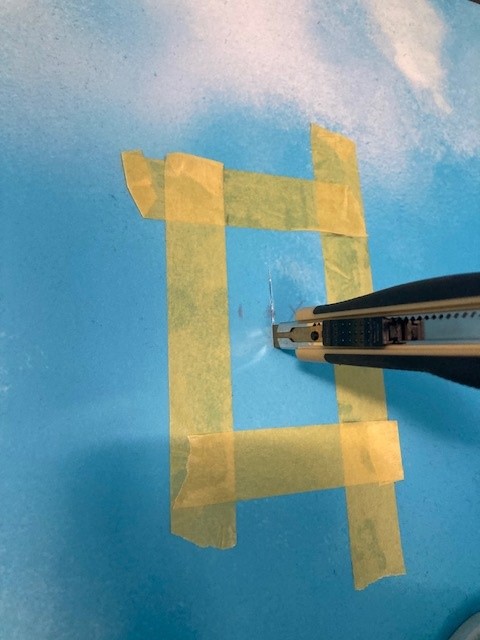

寸法や位置関係をしっかり把握したらマスキングテープでケガキ。同時にこれは養生にもなる。で、カッターで切っていく。

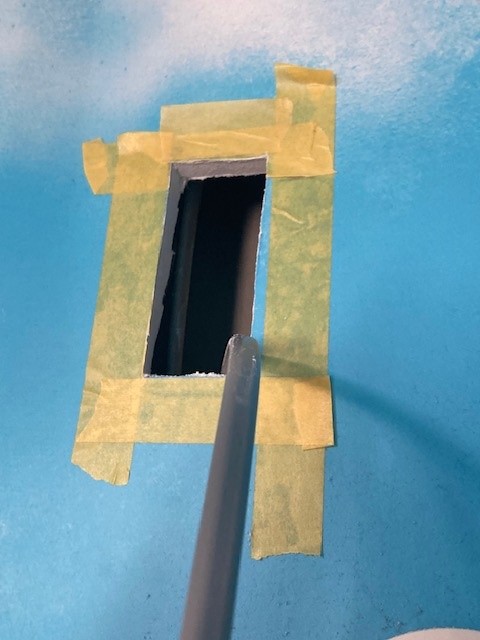

壁に穴を開けたら(プレートで隠れるからカッキリじゃなくてもいい)、VVFを通してみる。

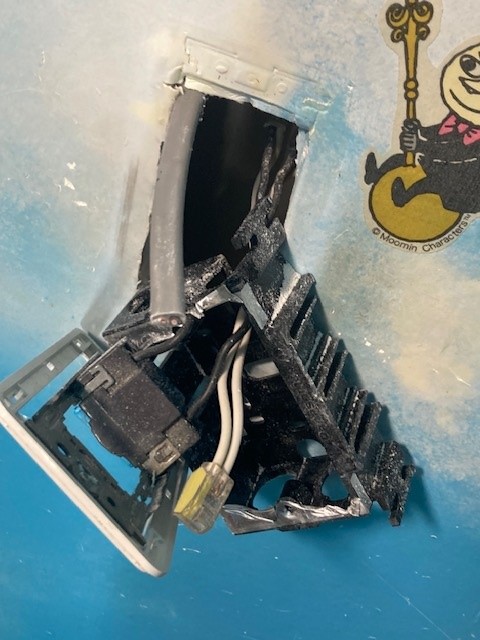

下のスイッチ位置から出てきました。もう出来たも同然です。この時、スイッチのボックスは外しておかないとVVFは素直には通らない。で、VVFをボックスに通してから壁の中に収め直す。

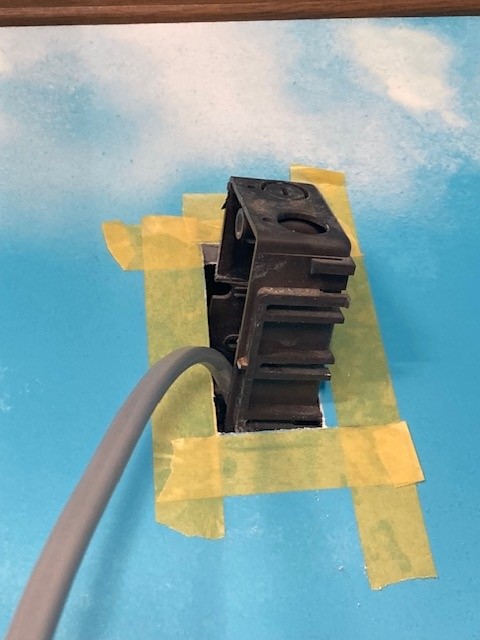

上にもボックスを付ける。壁の中に落とさないように注意しつつ、この場合は右横に柱があるのでコースレッドで留める。ハサミ金具とかで逃げることもできるがあれはマジで嫌い(だって絶対落とすし)なので自分は使わない主義。

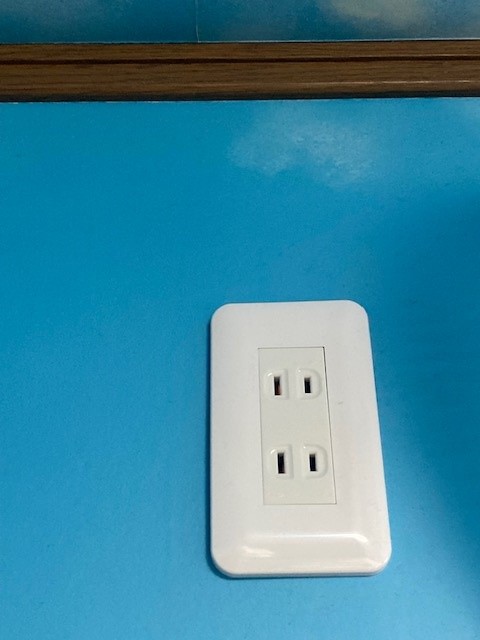

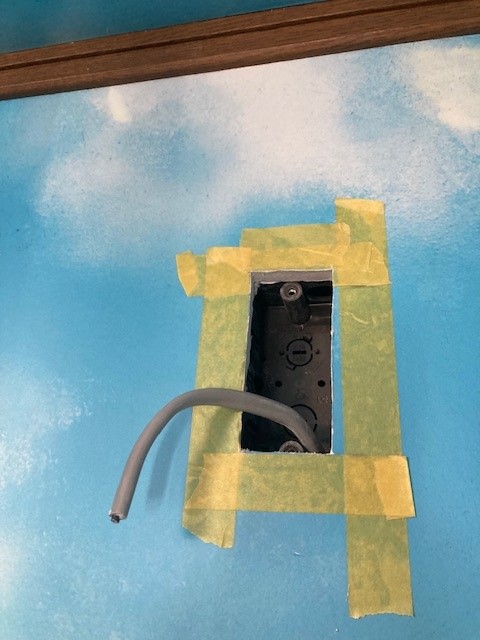

壁の中に無事に納まったのでマスキングを剥がし、コンセントを取り付ける。

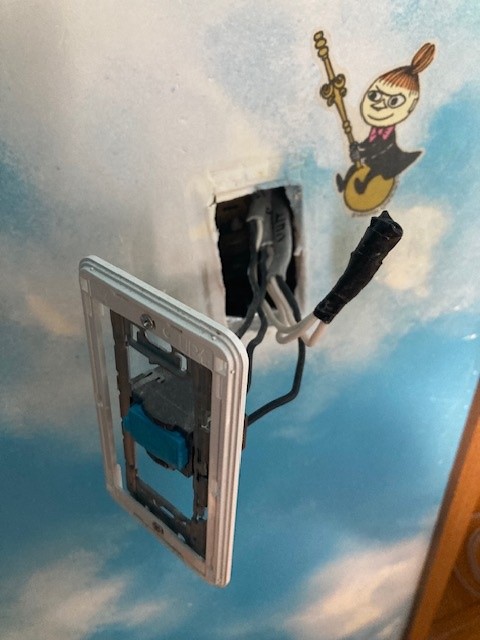

3線用の差し込みコネクタを持っていなかったがリングスリーブがあったので小で圧着してビニテで絶縁。ここはこれ以上増設することも無いのでリングスリーブで良いだろう。
我が家のスイッチは東芝WIDEiなんだけど、コンセントは安さ優先でパナのコスモワイド。

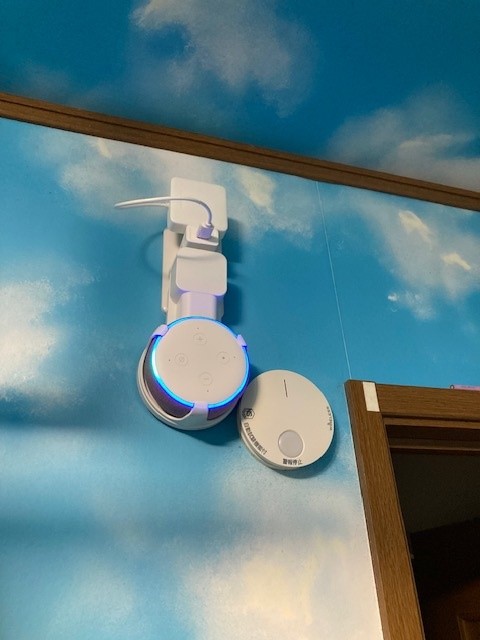

Amazon Echo DOT(元々あった火災警報器スレスレだった、危ぶねー。干渉はしてないのでOKである)とその上にSwitchBot Hub miniを付けた。なおこの手の工事は電気工事士免状を要する(私は持っている)。
