バックカメラ取付
ヘッドセットに中華ナビをエスクードから移植したので、バックカメラの取り付けを行った。そうそう、ソリオは200mmワイド対応なので、特にガーニッシュは加工する必要も無かった。ドラレコのリヤカメラは運転席側を配線したので、バックカメラは助手席側を使って後ろまで。内装の内側からハッチドアへのケーブルブッシュ内を通すため、針金を使って誘導。

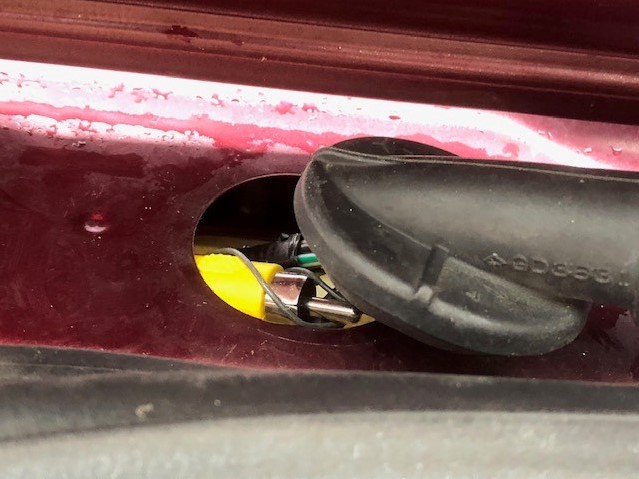

ドラレコのリヤカメラは4ピンのスリムなコネクターのケーブルであったが、バックカメラのケーブルは昔ながらのRCAピンコードであるのでやや太い。通すのに苦労はしたが、無事に通ってくれた。そしてケーブルブッシュ内は「パンツのゴム通し」の要領で何とか引っ張り上げ、ハッチドア内に誘導することに成功した。

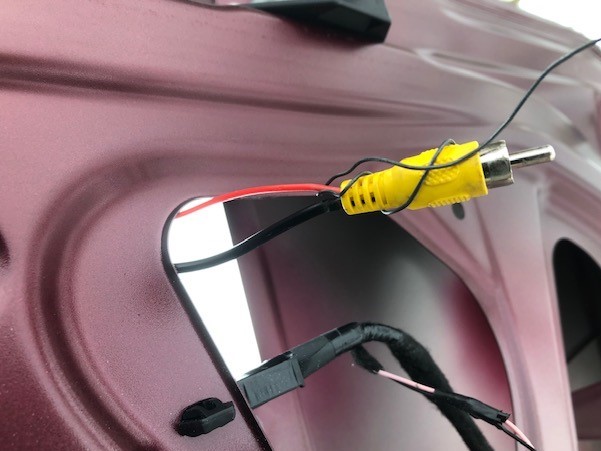

ハッチの中に来てしまえばあとはこっちのものである。

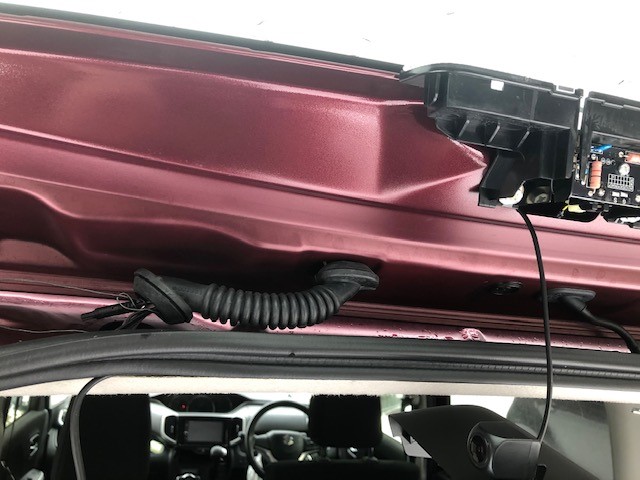

ドラレコのカメラケーブルもついでにこの中を通してしまう。配線はハイマウントストップランプのカバーを外し、最短で行う。

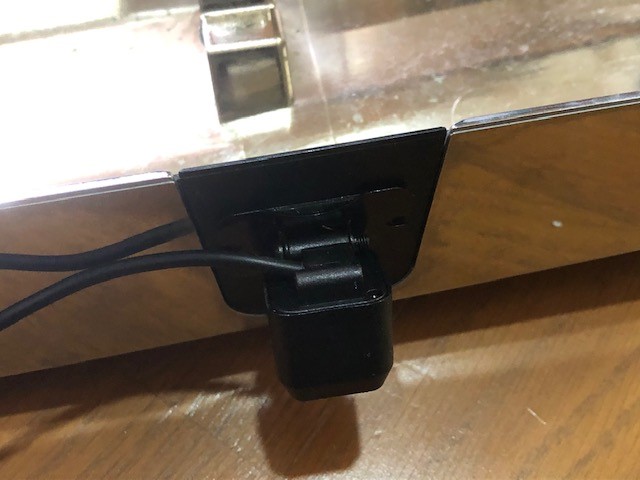

シルバーメッキのガーニッシュを外してカメラの取り付けをする。無難に純正位置が良いだろう。

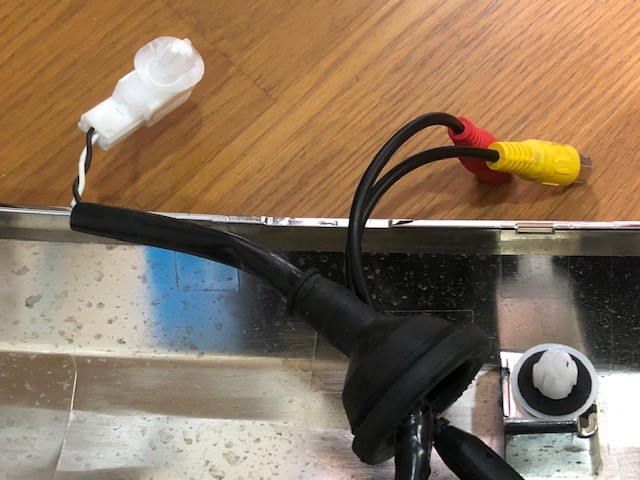

カメラの配線はグロメットに少し切れ目を入れてそこから出しておく。

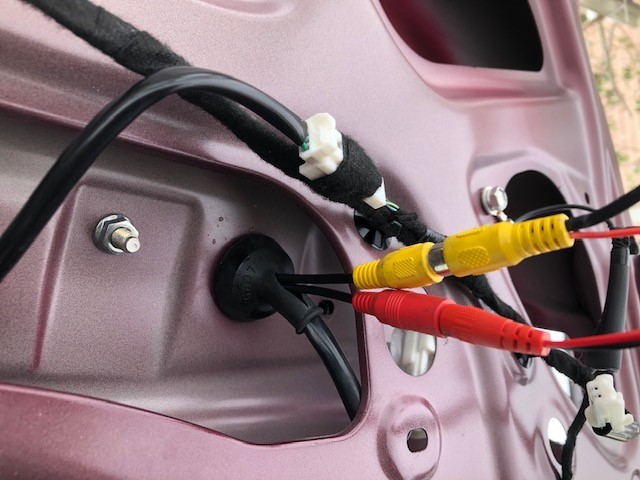

ガーニッシュを取り付けてカメラの配線を接続。バック信号線(電源)はヘッドユニットの純正ナビ用のケーブルから取ってあるのでこちらでは遊ばせておく。アースはバックアップランプと同じアースポイントに共締め。

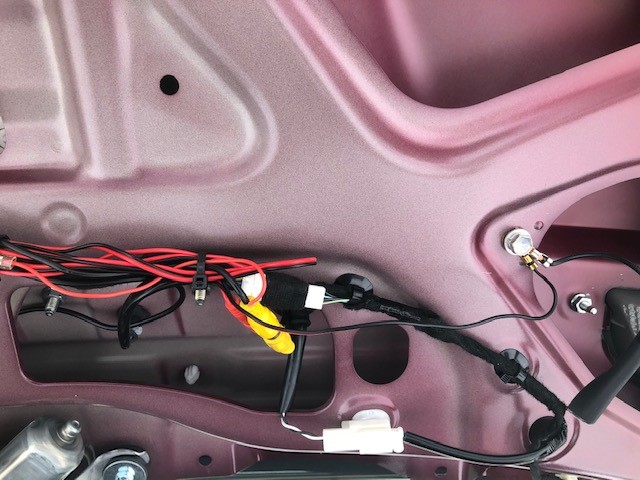

配線が余ったのでここで束ねておいた。
